1. Apa pengaruh logika high low pada pin BI/RBO, RBI, dan LT dan apa fungsi masing-masing pin tersebut?
Pengaruh logika HIGH-LOW pada masing-masing pin adalah jika diberikan logika LOW pada masing-masing pin, maka pin tersebut akan aktif. Jika diberikan logika HIGH, maka pin tersebut akan mati.
Fungsi Masing-masing pin:

  -Lamp Test (LT) = menyalakan semua LED pada seven segment

  -Ripple Blanking Input (RBI)= untuk menahan sinyal input (disable input).

  -Ripple Banking Output (RBO)= untuk menahan data output ke penampil seven segment (disable   output).

2. Jelaskan prinsip kerja rangkaian!

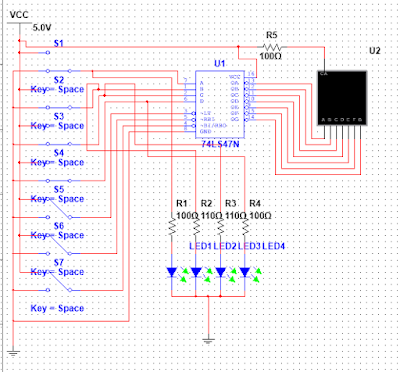

Pada rangkaian terdapat IC 74LS47N sebagai decoder yang berfungsi untuk mengkonversikan bilangan biner sesuai nilai yang dikodekan. Dekoder tersebut dihubungkan ke switch yang berfungsi untuk mengatur input pada decoder. Switch tersebut dihubungkan ke VCC sebagai sumber tegangan dan memberikan logika 1 untuk input dekoder. Dan dihubungkan ke ground untuk memberikan logika 0 pada input dekoder. 4 buah output switch masuk ke pin A,B,C, dan D melambangkan bilangan biner. Switch 1 biner 1, Switch 2 biner 2, Switch 3 biner 3, Switch 4 biner 4.  Input tersebut akan diproses atau didekodekan oleh decoder dan diteruskan ke seven segmen. Pada rangkaian digunakan seven segmen common anoda dimana komponen dihubungkan dengan VCC. Pada seven segmen common anoda, LED pada masing – masing segmen akan menyala saat pin mendapat input logika 0. Sehingga pada masing – masing output decoder terdapat inverter untuk membalikkan logika. Apbila ingin menampilkan angka 0 pada output, maka biner yang harus diinput adalah 0000, atau kondisi switch seluruhnya terhubung ke ground. Apabila ingin menampilkan angka 1 sebagai output maka biner yang harus diinput adalah 0001, atau switch 1 terhubung ke VCC dan yang lainnya ke ground. Begitu seterusnya hingga biner 1111 diinputkan.

3. Jika diberikan kondisi input S1 sampai S4 berlogika 1, apa yang terjadi? Jelaskan!
Pada saat S1 sampai S4 berlogika 1 dan S5 sampai S7 berlogika 0, LT, RBI, dan RBO akan aktif. Jika LT aktif, seharusnya seven segment akan menampilkan semua ruas atau membentuk bilangan desimal 8. Akan tetapi, karena RBO dan RBI juga aktif, maka input dan output encoder tertahan dan LED yang tersambung akan menyala dan pada seven segment akan ditampilkan bilangan desimal 1.
